En un molde de cámara caliente cada gota necesita su propia temperatura. Cuando una zona se va de rango aparecen hilos, goteo, degradación del material o disparos cortos, y el operador termina persiguiendo el defecto en la máquina en vez de en el molde.

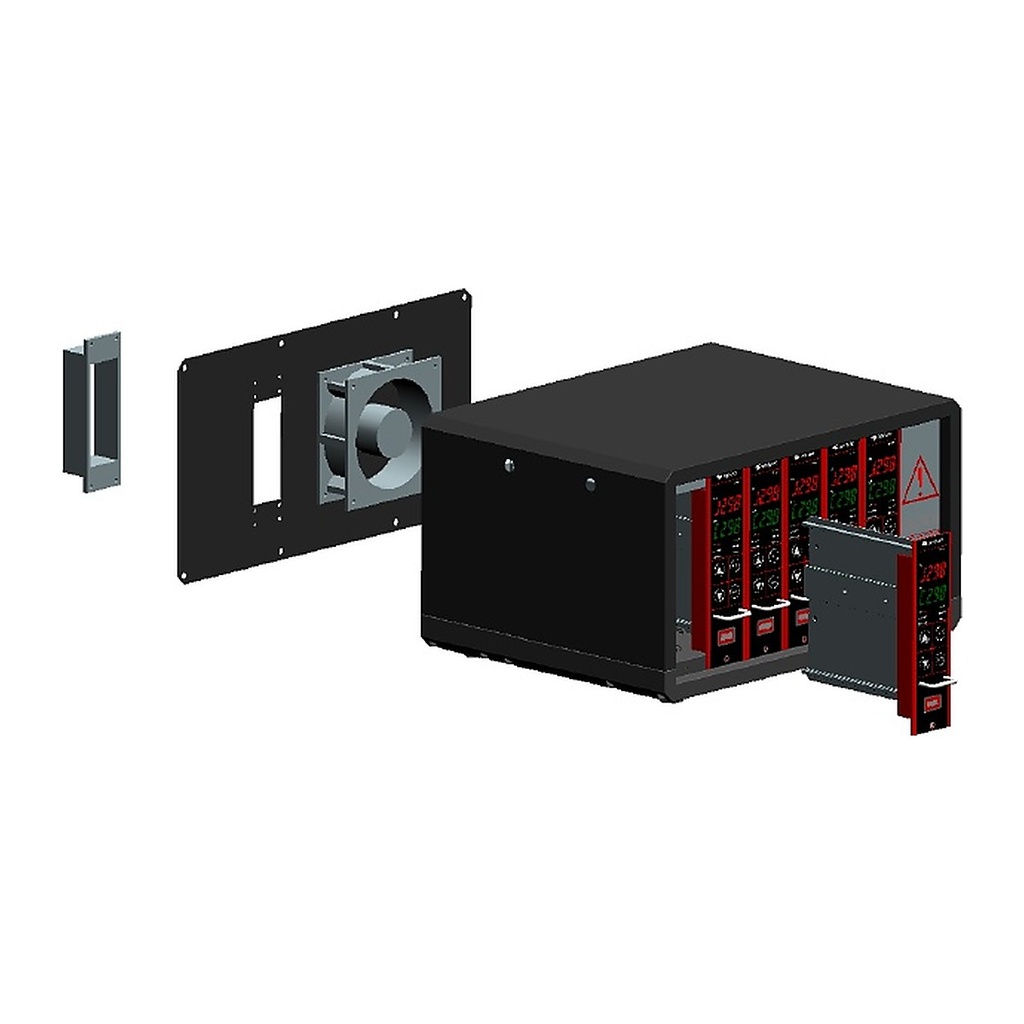

Aquí cada zona tiene su lazo PID independiente, su display y su alarma. Y es modular: cada zona es una tarjeta que entra y sale por el frente, así que si una falla cambias el módulo y sigues produciendo en vez de parar la línea esperando servicio. Da espacio para moldes multicavidad, o para dejar zonas libres y no volver a comprar cuando crezca el trabajo.
Una zona por cada punto controlado del sistema de cámara caliente, contando el manifold. Es el mismo equipo en los dos casos, solo cambia el número de módulos.
Ver también: versión de 5 zonas
Ficha técnica
| Termopar | Tipo K y tipo J (IEC 584) |
| Rango de control | 50 a 450 °C |
| Rango de display | 0 a 450 °C |
| Precisión de lectura | ±0.5 % del fondo de escala |
| Velocidad de barrido | 200 ms |
| Compensación de unión fría | ±1.0 °C entre −25 y 65 °C |
| Termopar abierto | Detección con acción a escala alta |
| Zonas | 10 independientes |
| Corriente por zona | 15 A (máximo 16.5 A) |
| Modo de salida | Control por ángulo de fase |
| Periodo de actualización | 200 ms |
| Algoritmo | PID con derivada sobre la variable de proceso |
| Sintonía | Autosintonía |
| Banda proporcional | 0.1 a 199.9 °C · en 0 conmuta on/off |
| Tiempo integral | 1 a 1,999 s |
| Tiempo derivativo | 1 a 1,999 s |
| Histéresis | 0.1 a 5.0 °C |
| Alarmas | Alta y baja, ±100 °C respecto al valor deseado |
| Modos | RUN automático y MANUAL con ajuste directo de salida |
| Temperatura ambiente | −10 a 50 °C |
| Humedad | 35 a 85 % HR sin condensación |
| Almacenamiento | −25 a 65 °C |
| Aislamiento | 500 Vcd, más de 20 MΩ |
| Rigidez dieléctrica | 1,500 Vca a 50/60 Hz durante 1 minuto |
| Vibración | 10 a 55 Hz, amplitud 0.75 mm, ejes X, Y y Z |
| Impacto | 100 m/s² en los tres ejes |
| Estabilización | 30 minutos desde el encendido |
- Se cuentan gotas, no cavidades. Necesitas una zona por cada punto controlado del sistema, incluyendo el manifold.
- Deja zonas libres si vas a crecer. Ampliar después es meter módulos; cambiar de bastidor es comprar otro equipo.
- Revisa el termopar de tu molde. Acepta tipo K y tipo J, pero tiene que coincidir con lo instalado.
- Los módulos se cambian con el interruptor apagado. El propio panel lo advierte.
Preguntas frecuentes
¿Sirve para cualquier marca de cámara caliente?
¿Qué pasa si se me quema un módulo?
¿Puedo empezar con pocas zonas y crecer después?
¿Cuánta corriente necesito por zona?
¿Trae autosintonía o hay que ajustar el PID a mano?
¿Incluye los cables al molde?
¿No sabes cuántas zonas necesitas? Mándanos el plano del sistema de cámara caliente o una foto de la placa y te lo decimos.
